לא כל חלון הוא מלבן. כשהזכוכית צריכה להתאים לפתח מורכב, המדידה היא חלק מהתכנון.
האתגר
יצרן חלונות ודלתות אלומיניום פנה אלינו בפרויקט ברחוב אידלסון בתל אביב. הפתחים כללו גיאומטריות שאינן מלבניות, עם קווים ישרים, פינות ומעברים מעוגלים. כדי להזמין את לוחות הזכוכית בהתאמה לחלונות, נדרשו מידות המבוססות על הצורה האמיתית של הפתחים ולא על הערכה של רדיוס או על מדידה כללית של רוחב וגובה.
הפתרון של SpotOn
ביצענו מדידות באתר באמצעות Leica DISTO S910 בטכנולוגיית Point-to-Point (P2P). המדידה אפשרה לתעד נקודות נבחרות לאורך היקפי הפתחים ולחלץ את הגיאומטריה הדרושה לצורך הגדרת צורות ומידות לוחות הזכוכית.
מה נמסר ללקוח

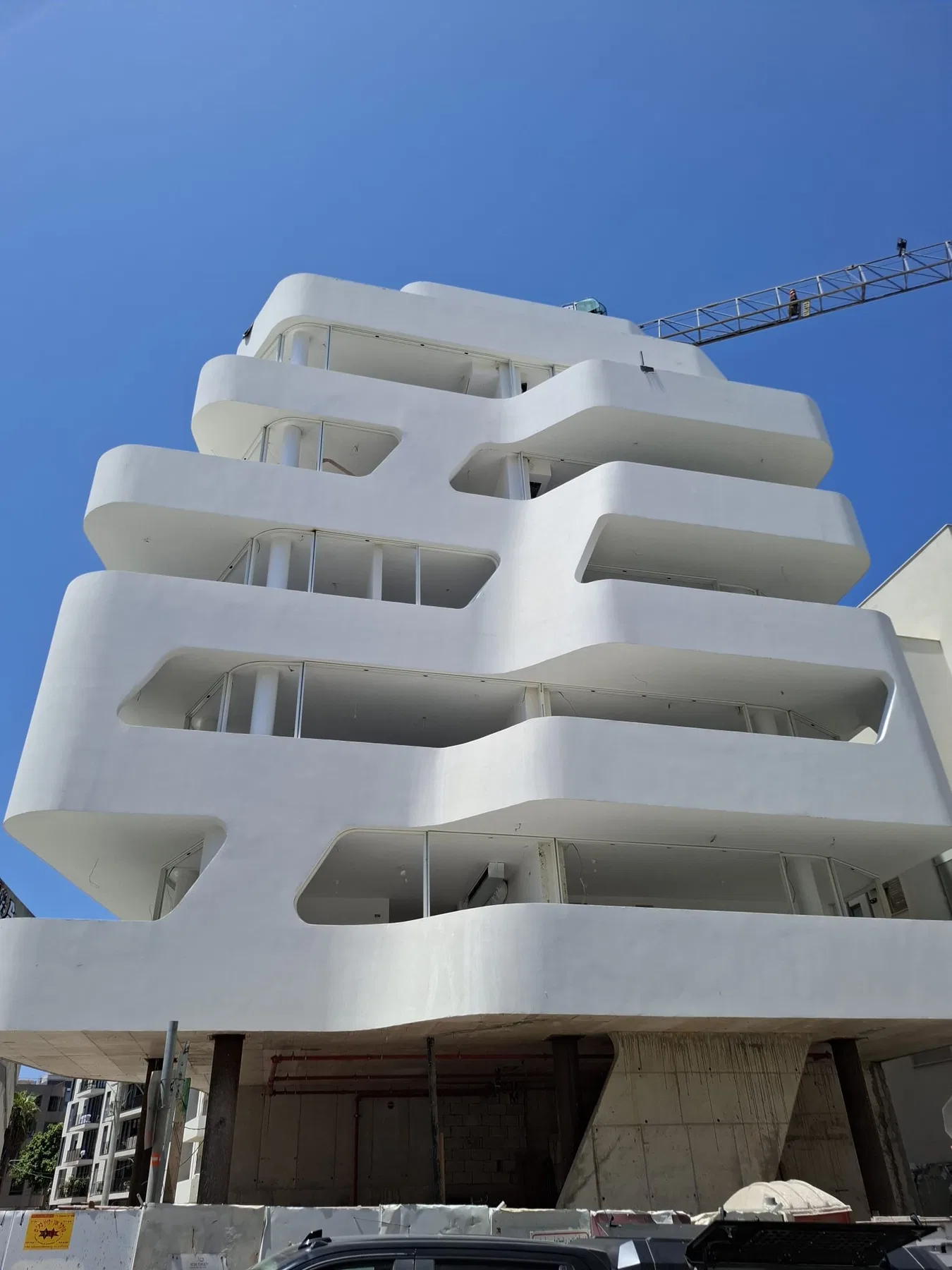

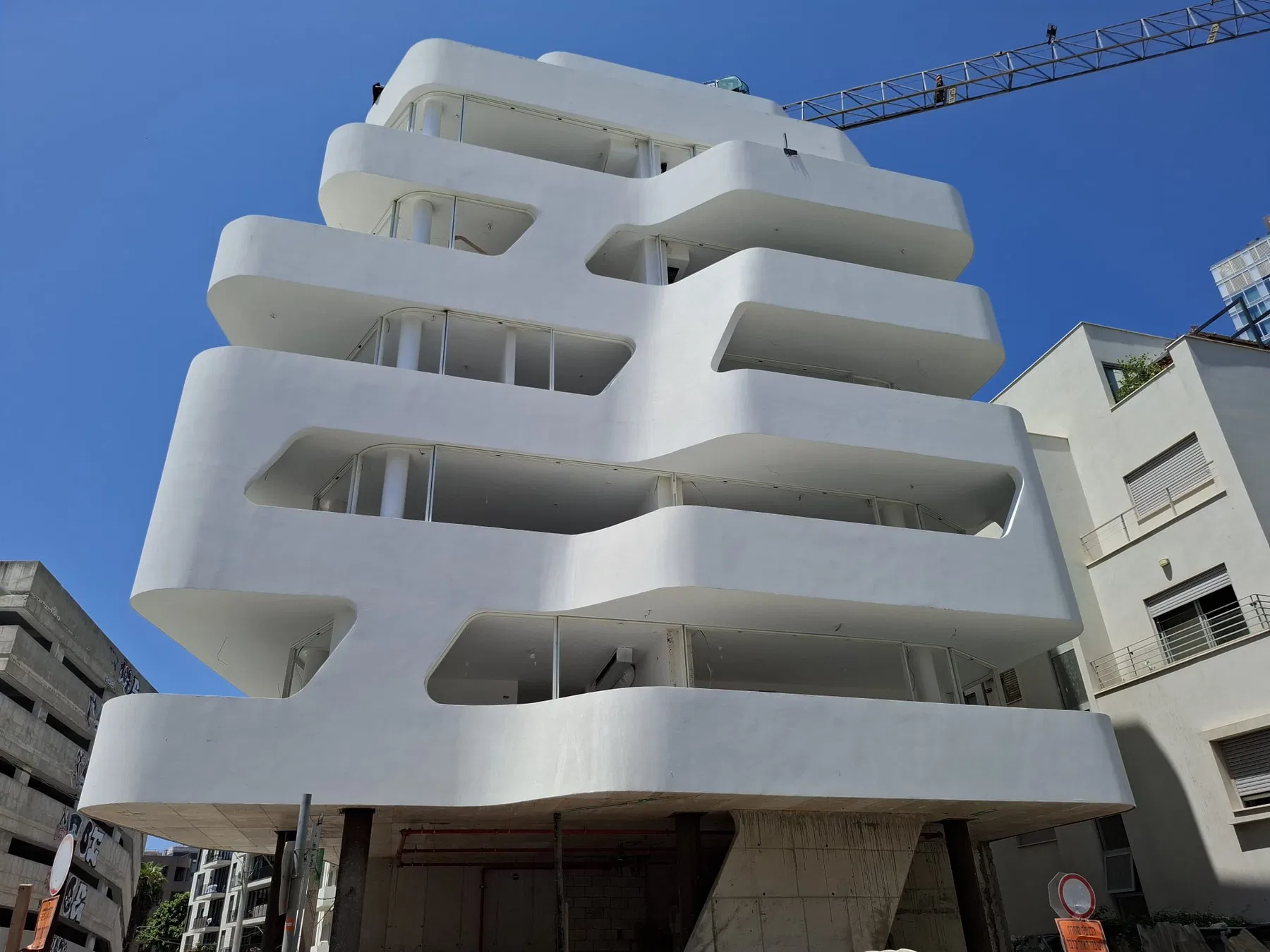

סיפקנו ליצרן החלונות והדלתות נתוני מידות עבור הזכוכיות בעלות הצורה המורכבת. התמונות מהפרויקט מציגות הן את הפתחים בשטח והן את תיעוד המדידה שהתקבל במהלך העבודה.
הערך ללקוח
בזכוכית המיוצרת לפי צורה מיוחדת, אי־התאמה קטנה עלולה להביא להזמנה חוזרת ולעיכוב בהתקנה. מדידה מבוססת נקודות מאפשרת לתאר את הגיאומטריה בפועל ולצמצם את ההסתמכות על הנחות בזמן הכנת המידות לייצור.
כשקווי הפתח לא סטנדרטיים, גם המידות צריכות להגיע מהשטח עצמו.
תמונות מהפרויקט
1 / 7

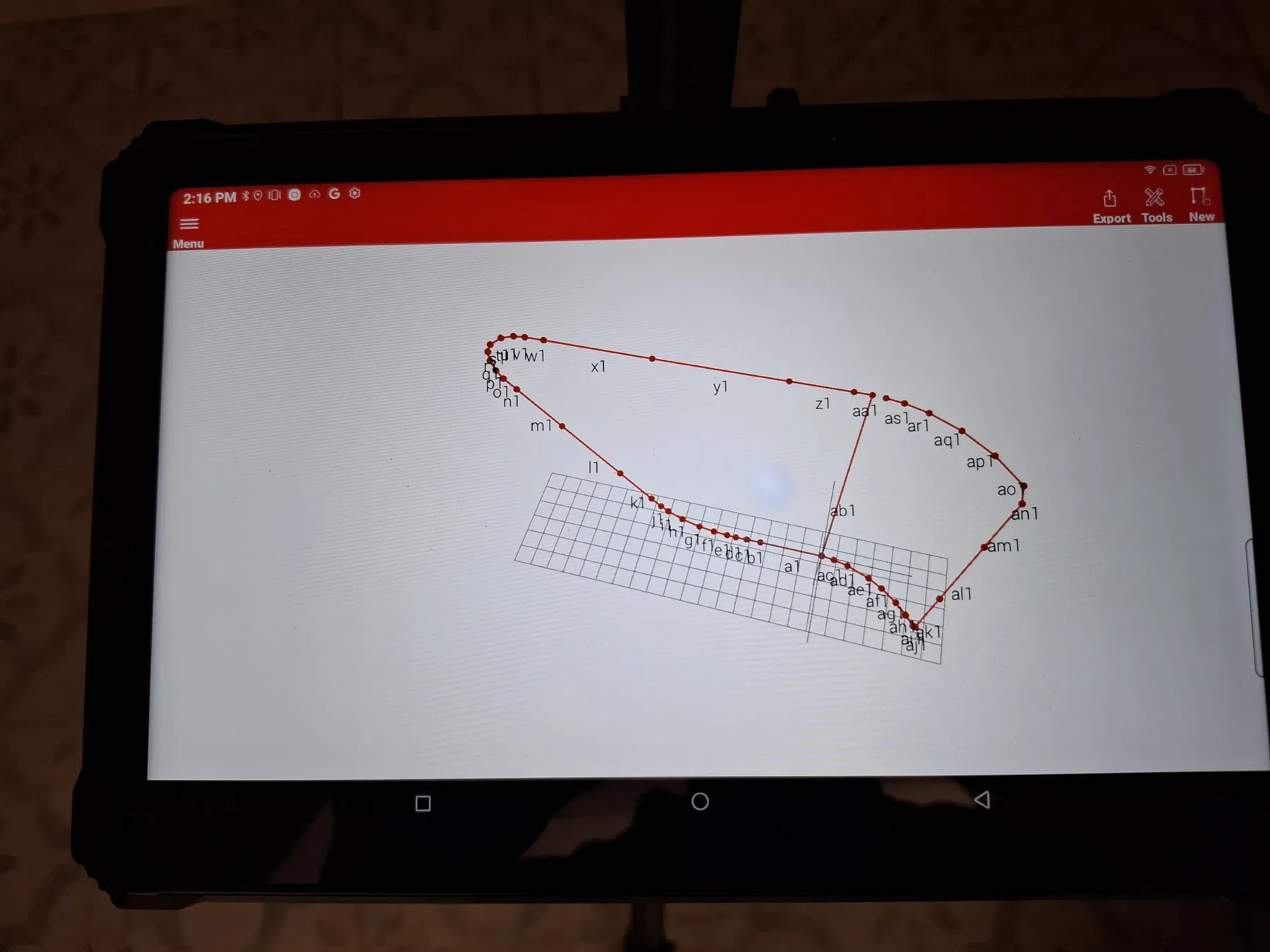

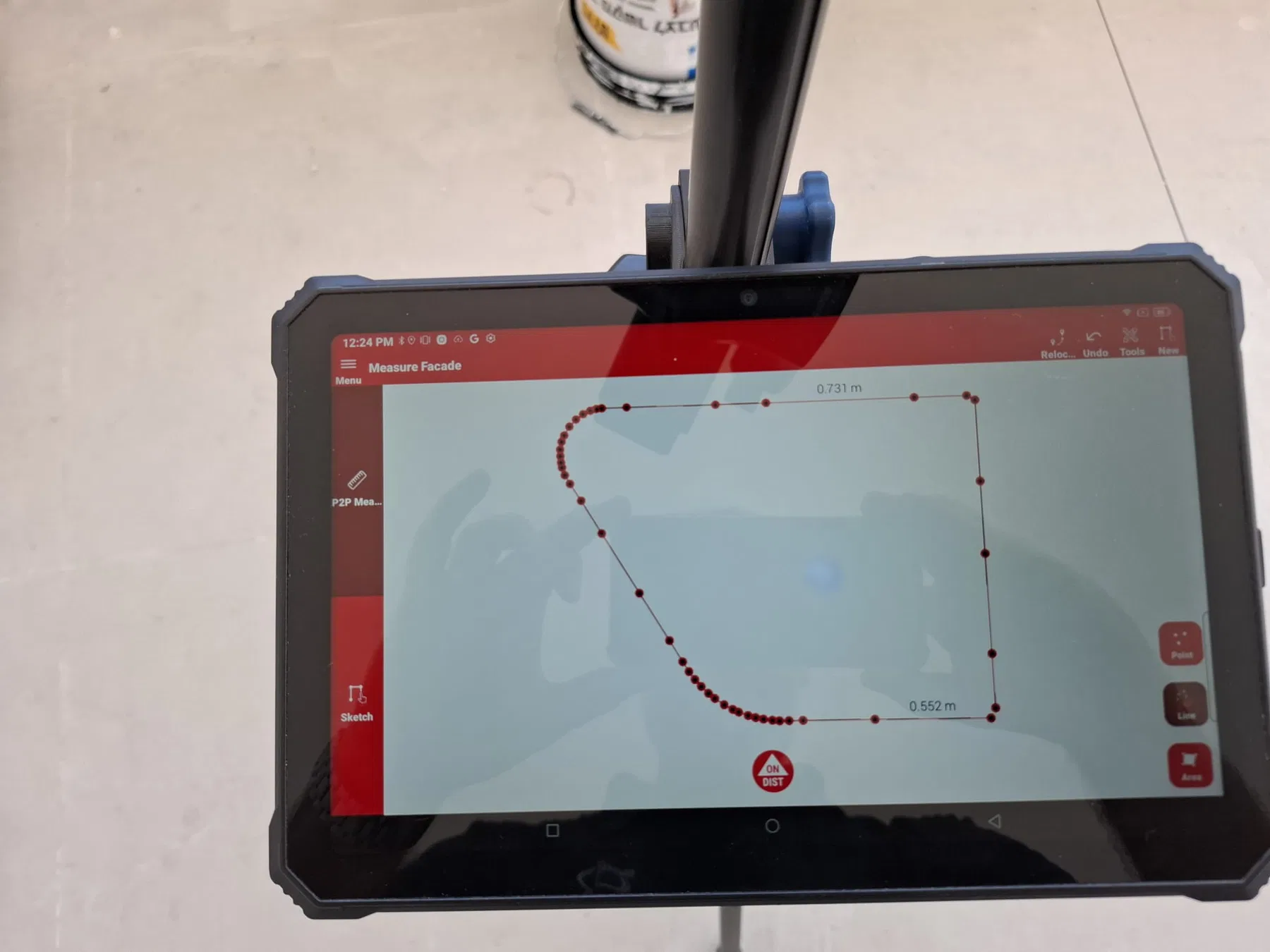

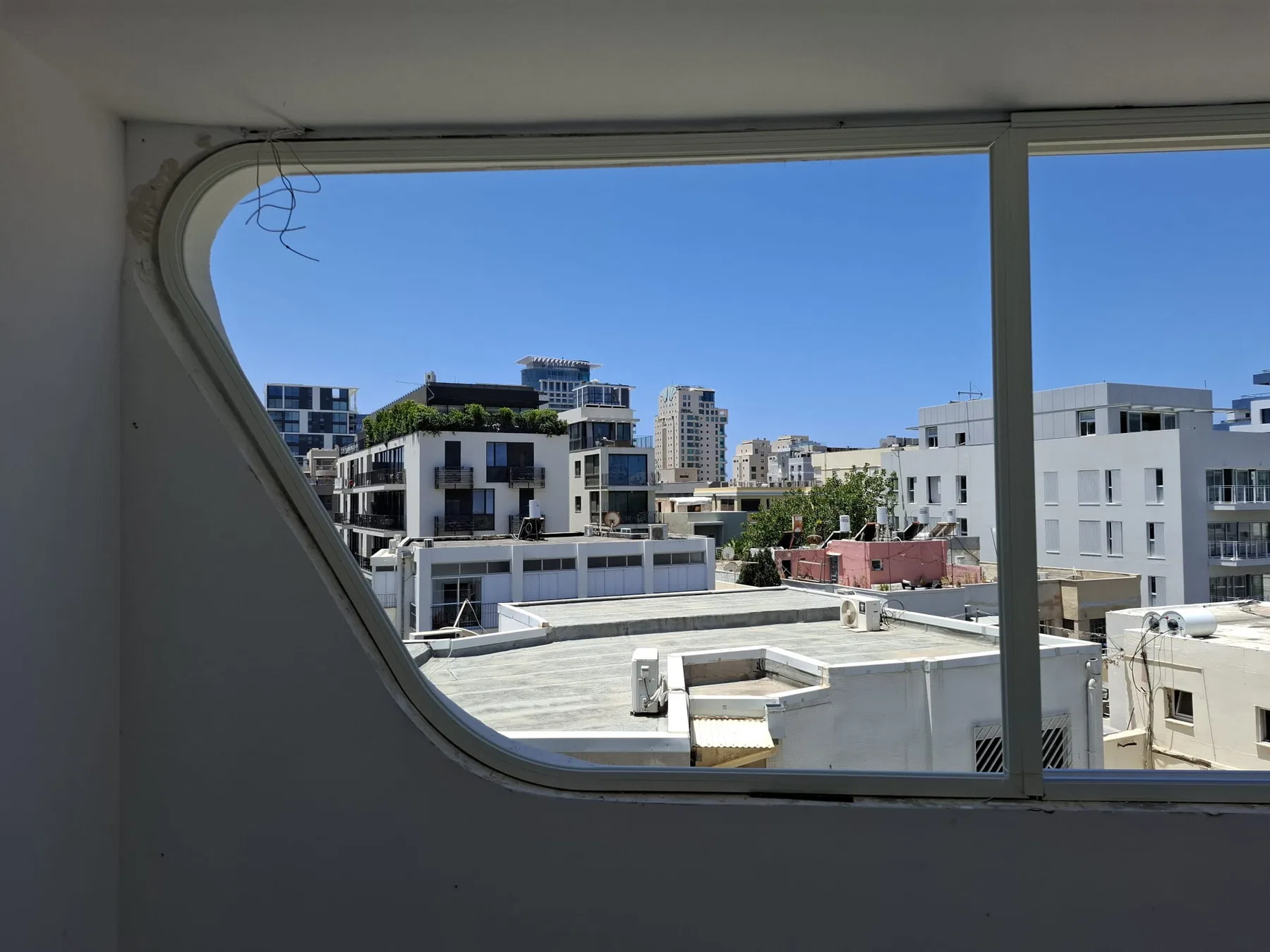

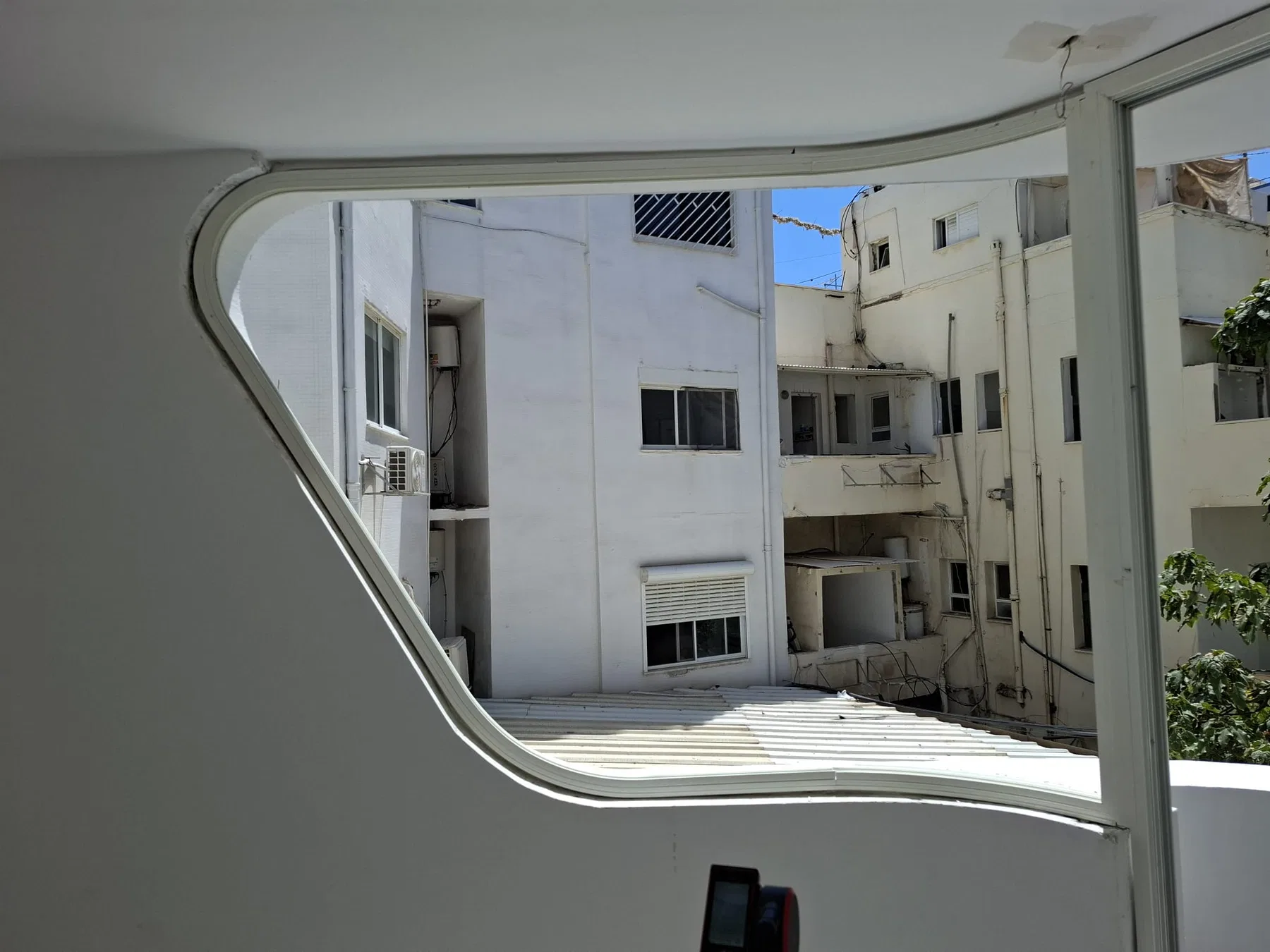

צורת הפתח במבנה ותיעוד המדידה עם Leica DISTO S910.
