כשמדובר בזכוכית יקרה המיוצרת לפי מידה, אין מקום לטעויות.
האתגר

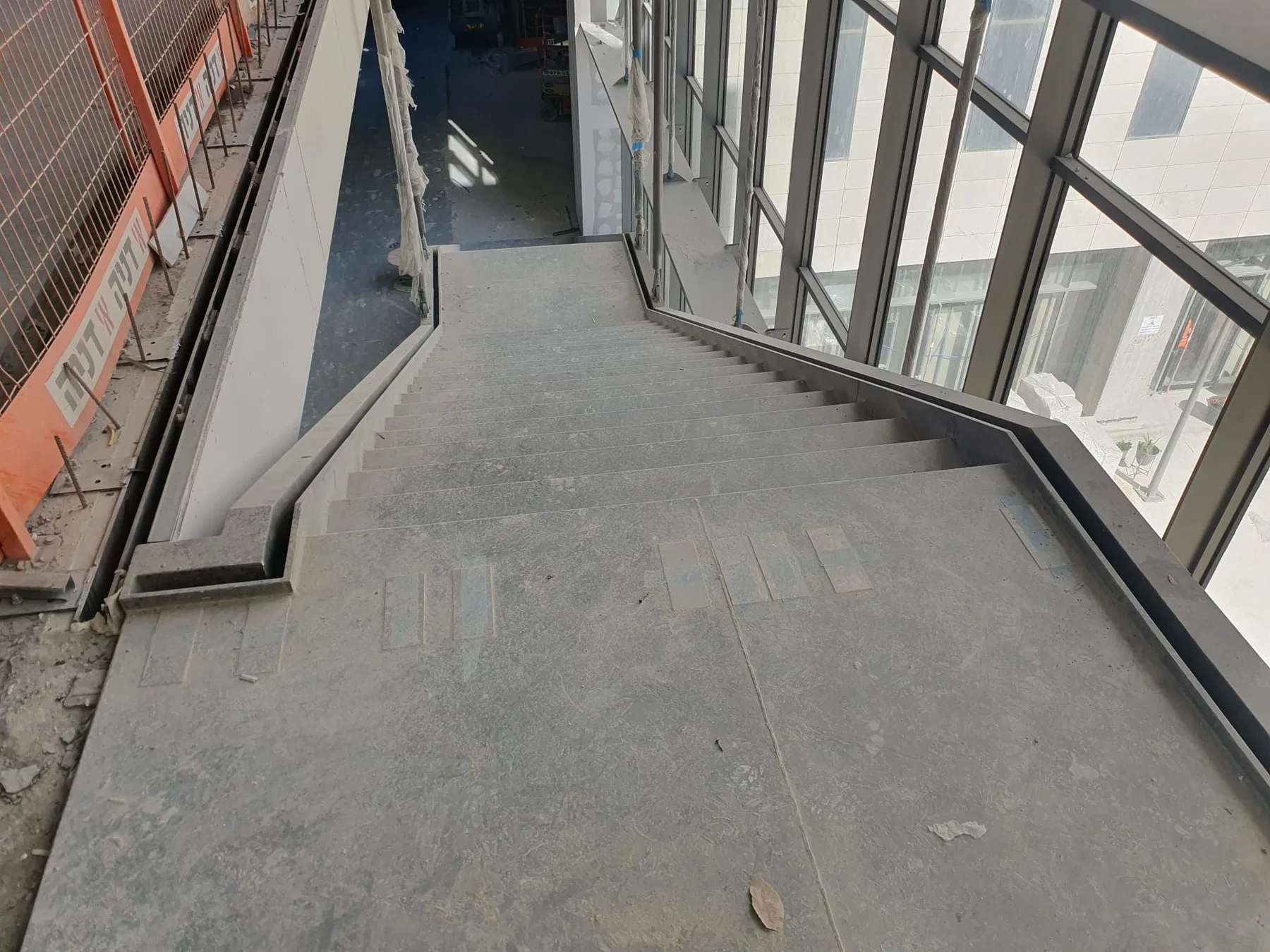

בפרויקט במודיעין נדרשנו למדוד גרם מדרגות משופע לצורך ייצור מעקות זכוכית בהתאמה אישית. המעקות תוכננו מזכוכית אקסטרה קליר רבודה בהרכב 12+12 מ״מ, עם שכבת ביניים SGP. בשל עלות הזכוכית הגבוהה והצורך בהתאמה מדויקת לגרם המדרגות הקיים, שגיאה במידות הייתה עלולה לגרום לייצור לוחות שאינם מתאימים, להפסד כספי משמעותי ולעיכוב בפרויקט.
הפתרון של SpotOn

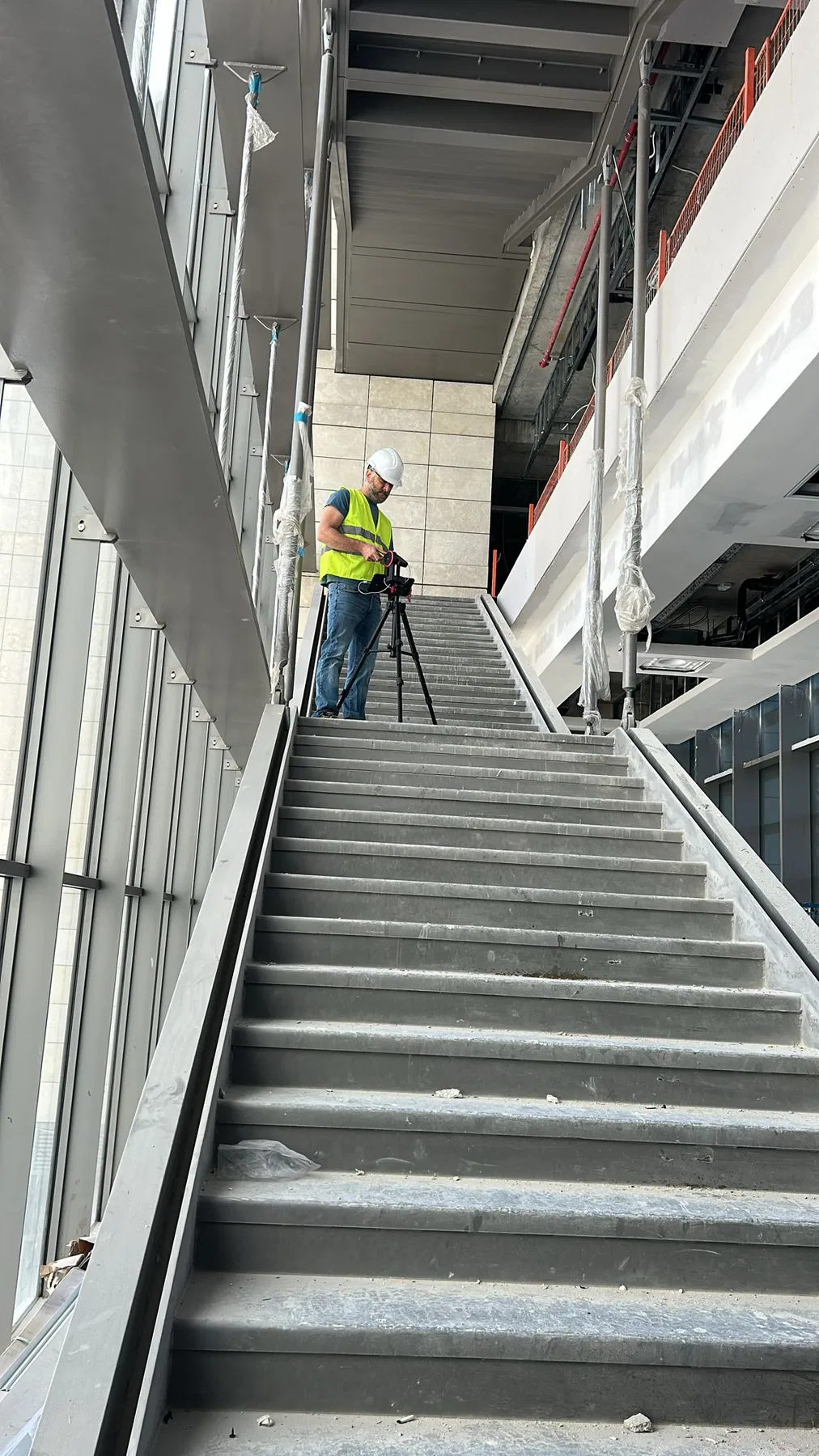

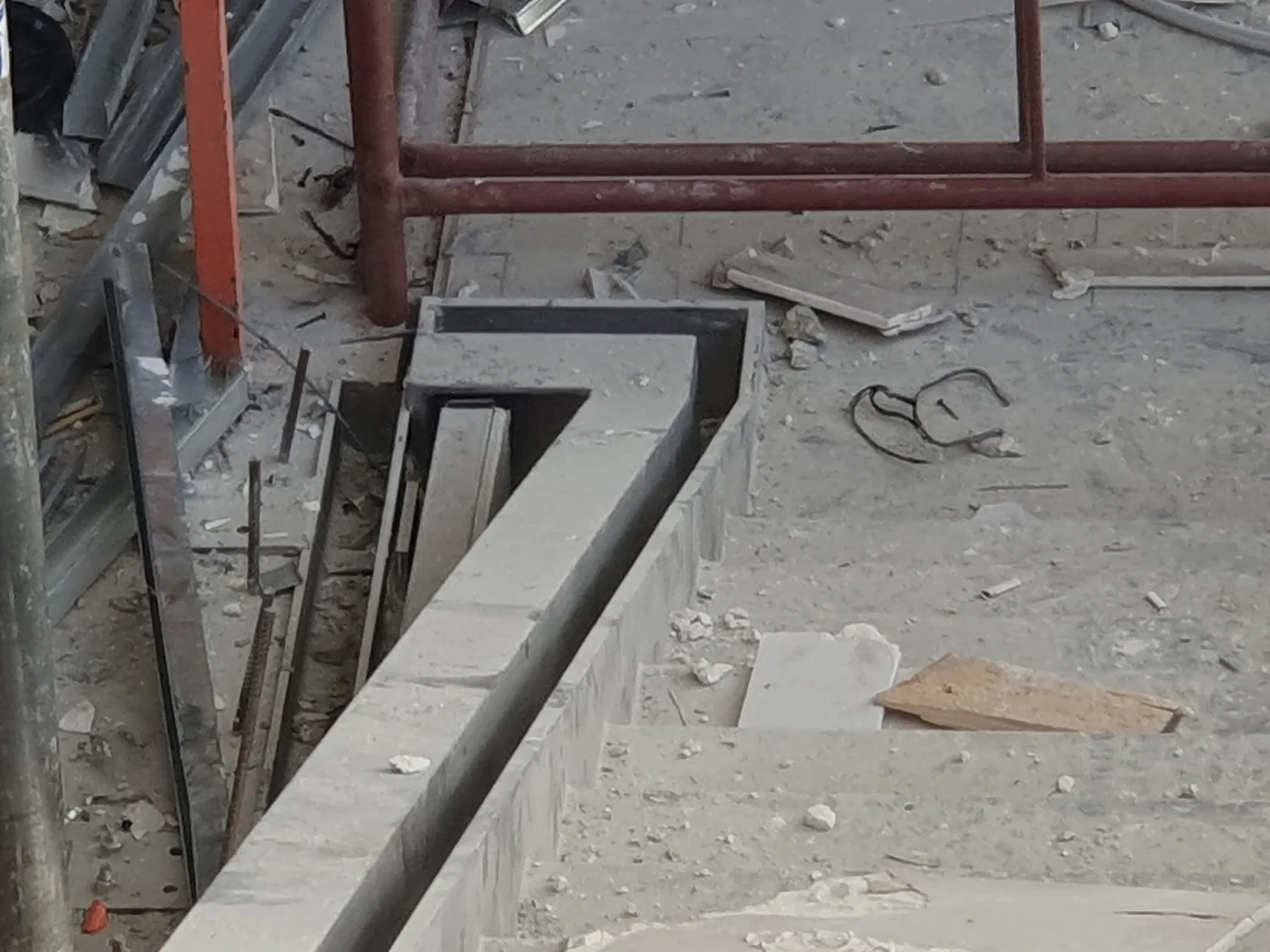

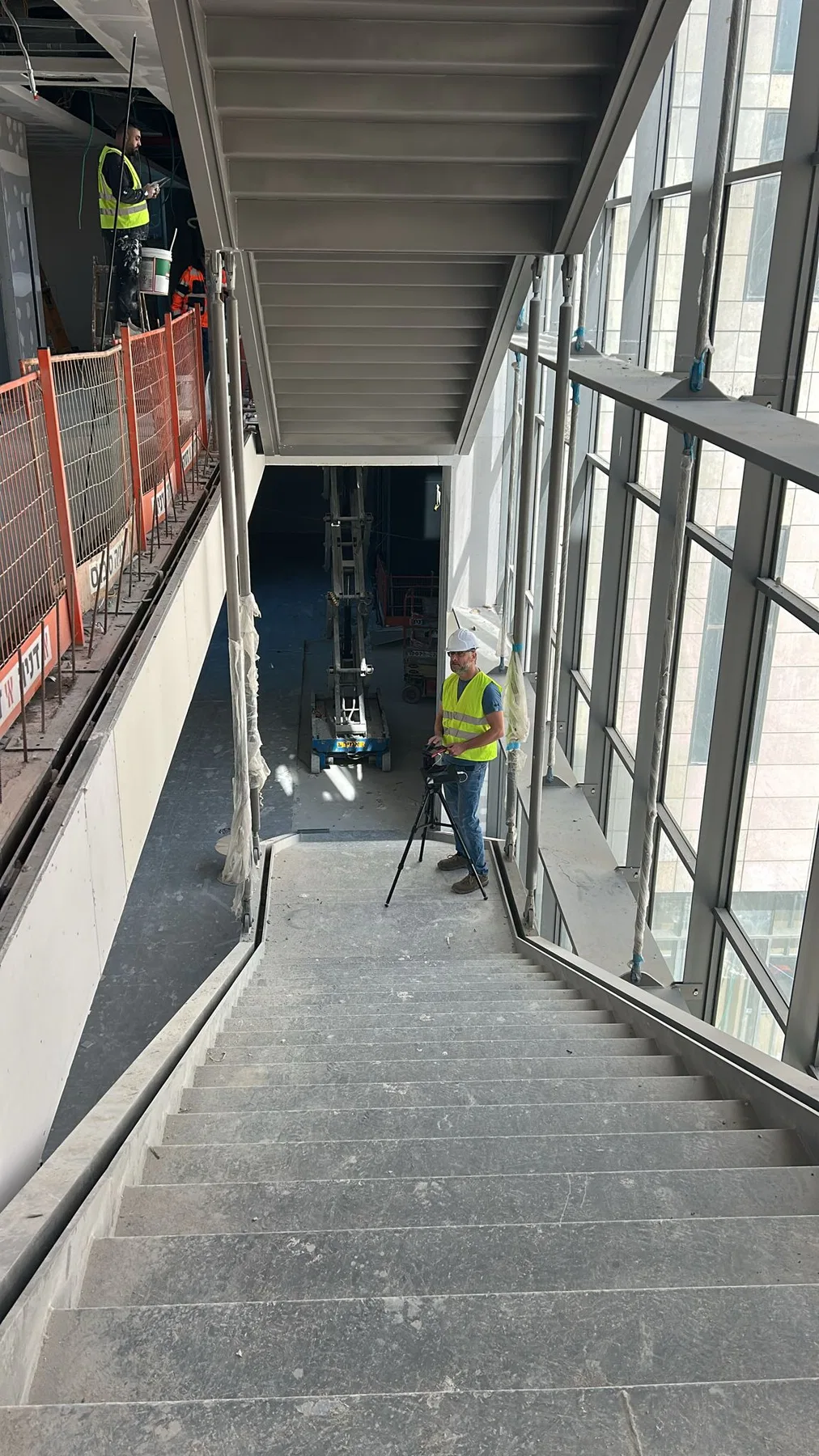

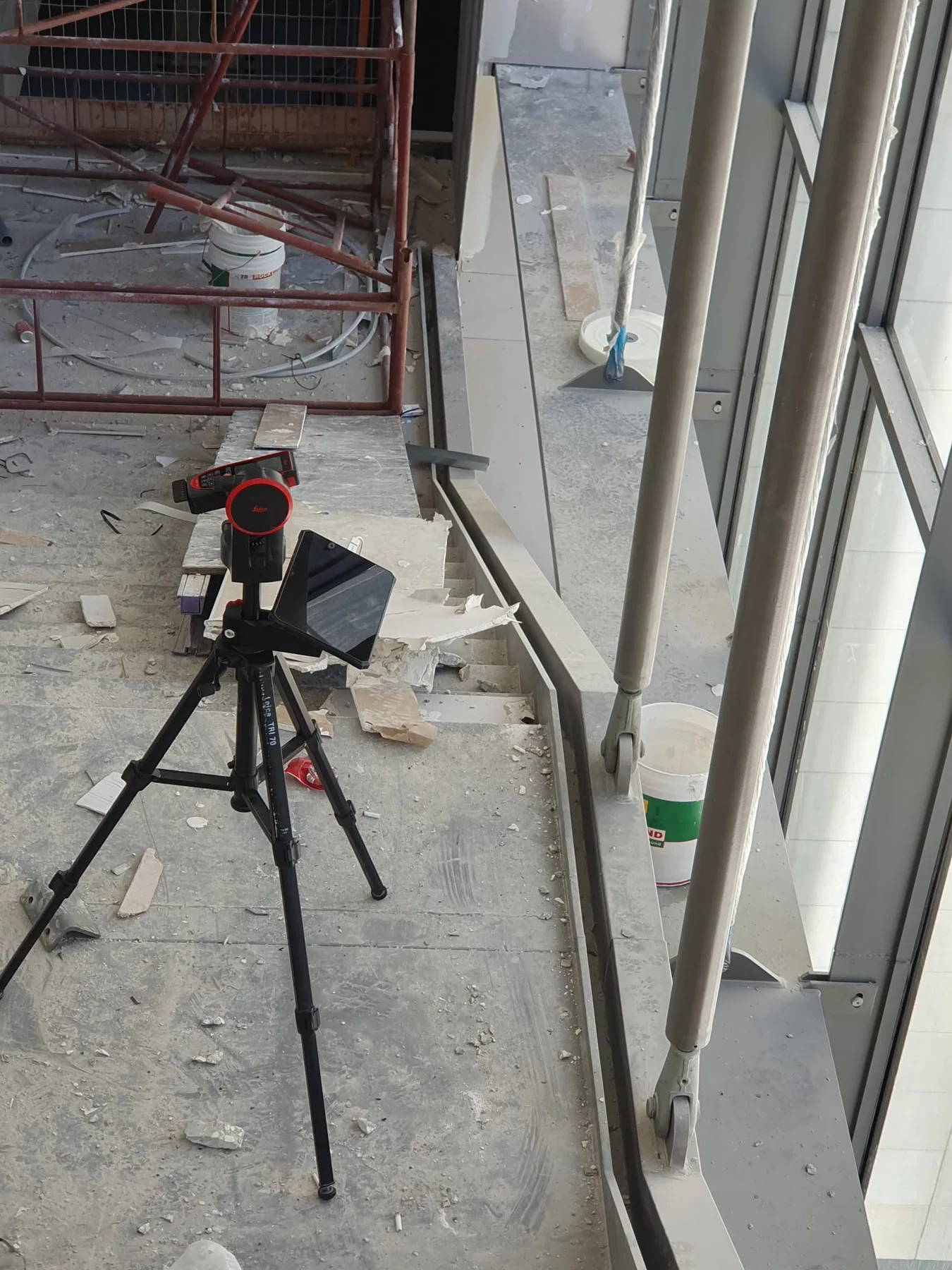

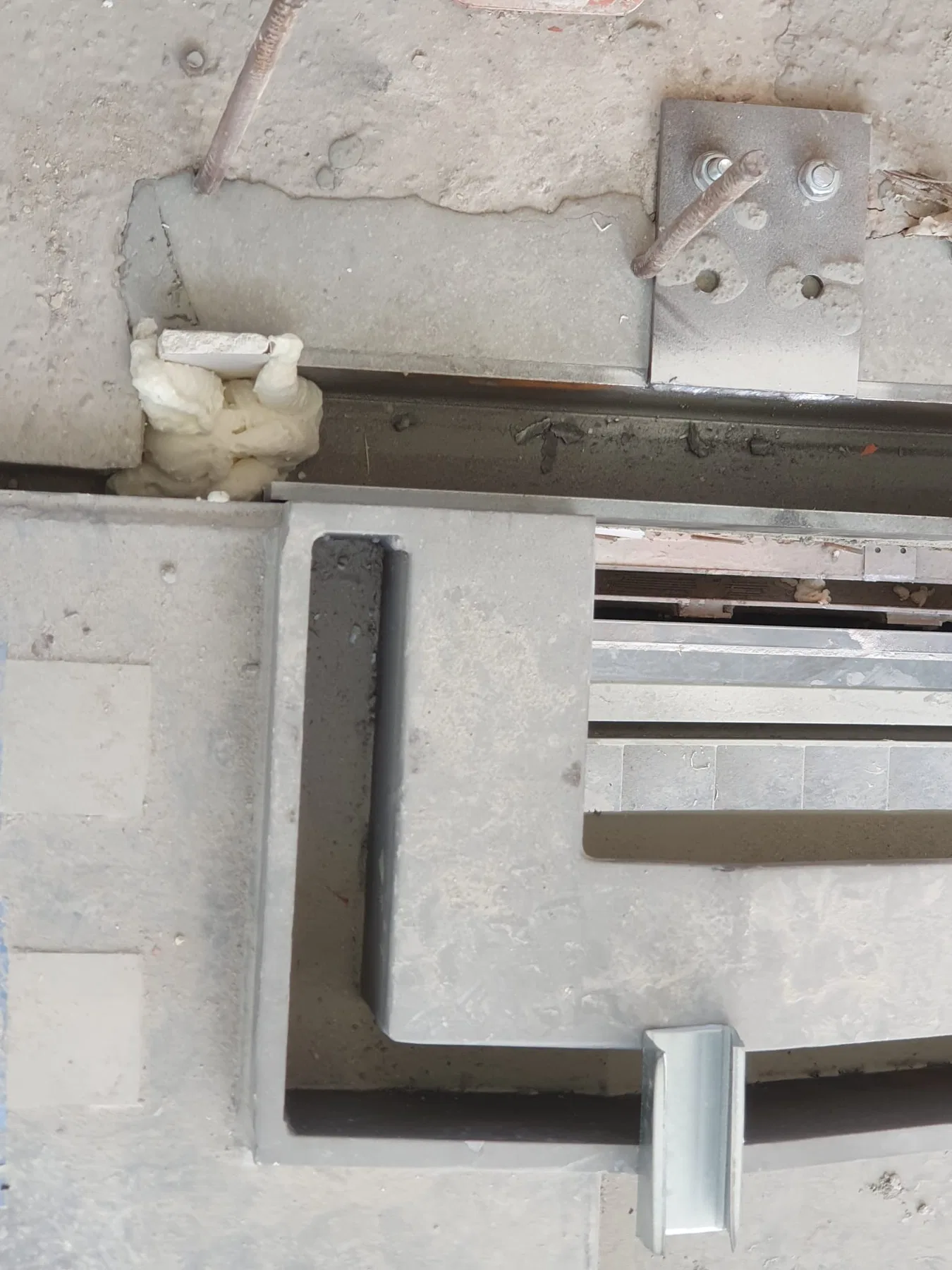

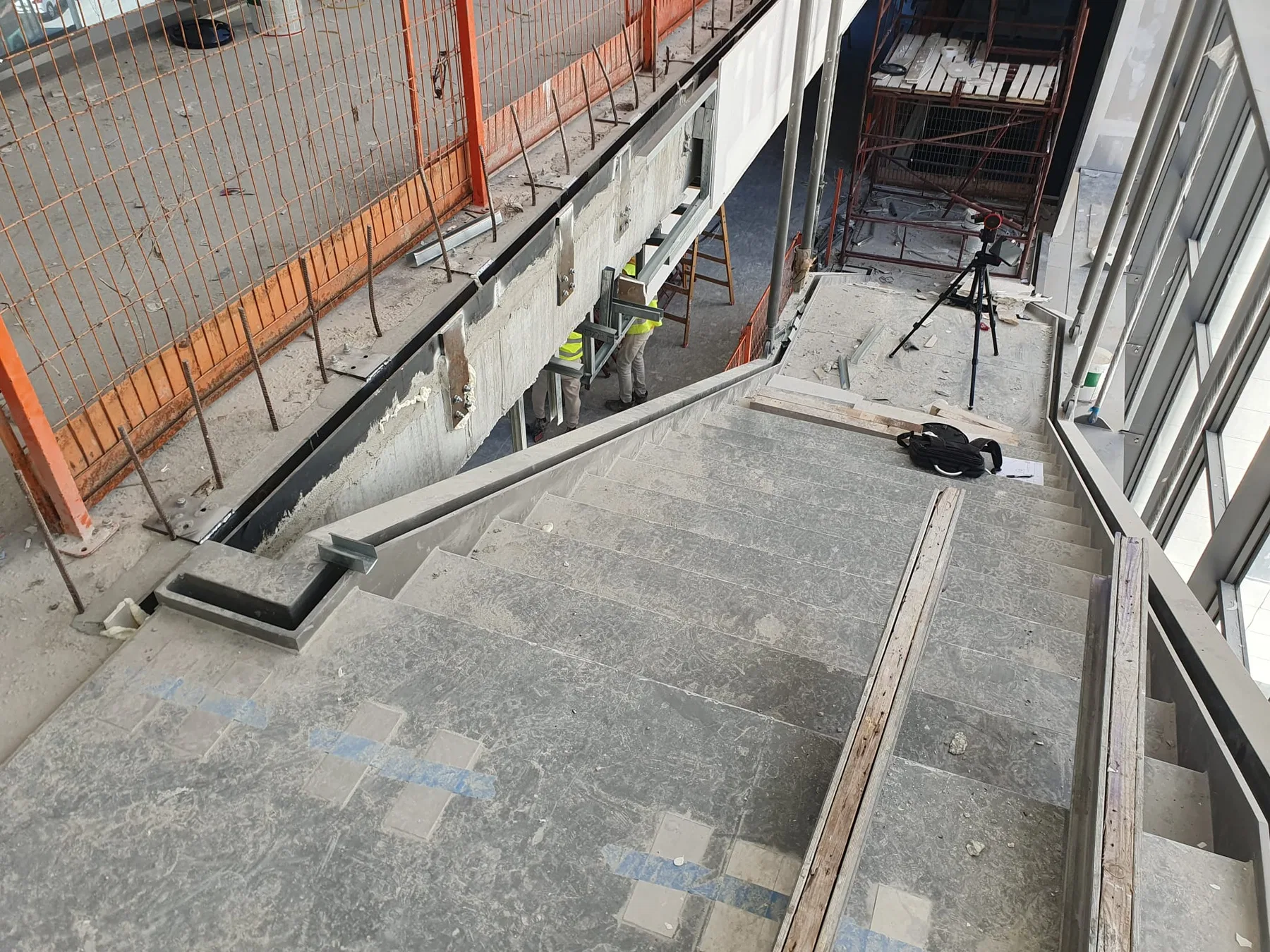

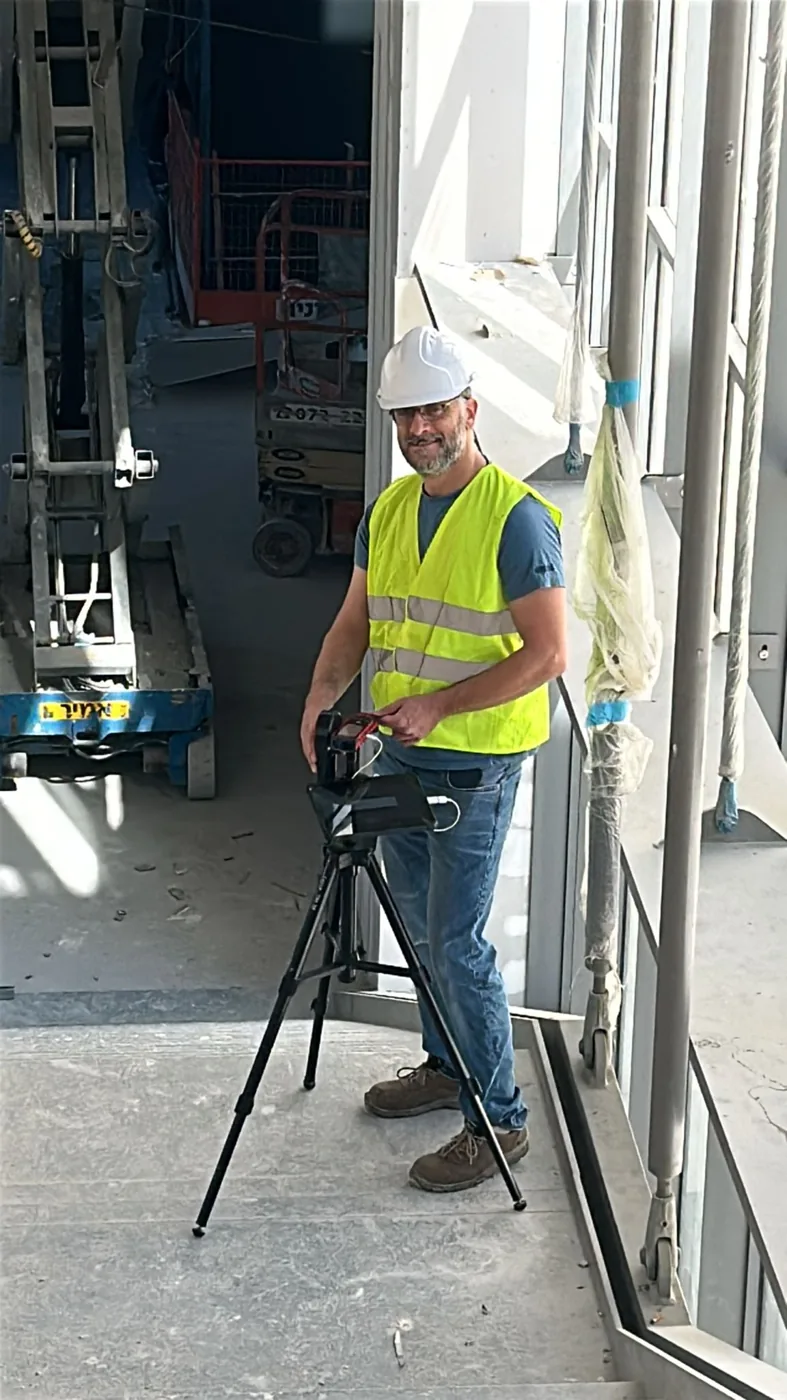

ביצענו את המדידה בשטח באמצעות Leica DISTO S910 וטכנולוגיית Point-to-Point (P2P), המאפשרת למדוד את הגיאומטריה של גרם המדרגות בין נקודות נבחרות. לאחר איסוף וחילוץ הנתונים העברנו את הגיאומטריה ל-כלי CAD, ושם הכנו את השרטוט ההנדסי על בסיס המצב שנמדד בפועל.
מה נמסר ללקוח

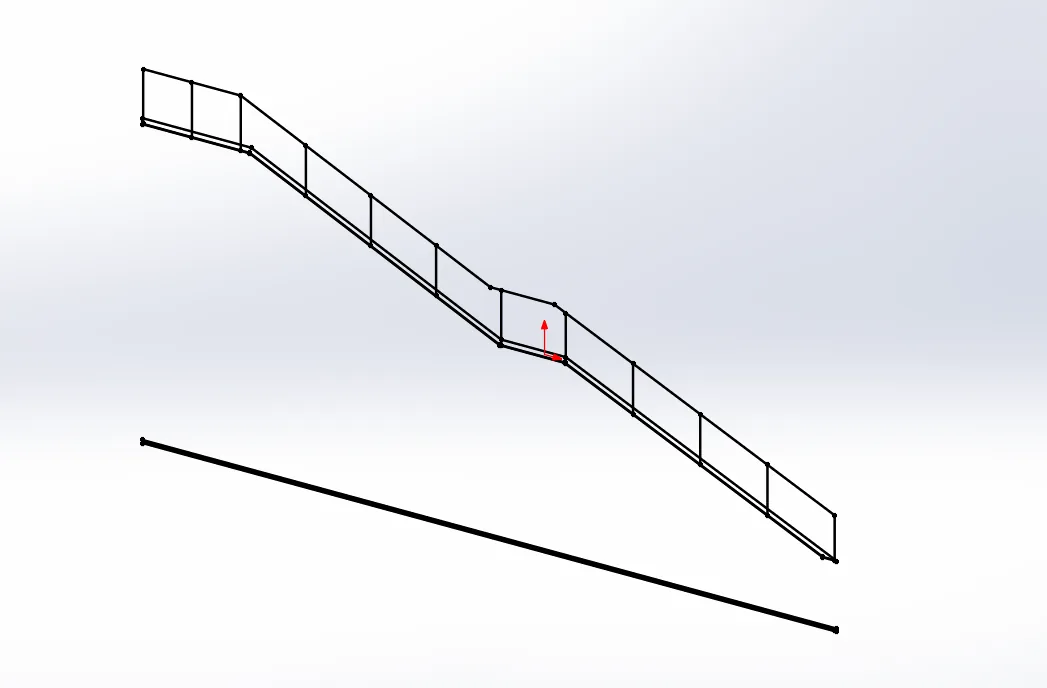

שרטוט הנדסי הכולל את המידות הדרושות לתכנון לוחות הזכוכית ולהתקדמות לקראת ייצורם. שילוב המדידה עם עיבוד גיאומטרי מסודר הפך נתוני שטח למידע מעשי עבור ההזמנה.
הערך ללקוח
במקרה של זכוכית מיוחדת ויקרה, עלות הטעות עלולה להיות גבוהה בהרבה מעלות המדידה. נתוני מדידה מדויקים ותיעוד הנדסי מפחיתים את הסיכון לאי־התאמות ומאפשרים להתקדם לייצור בביטחון רב יותר.
בזכוכית המיוצרת לפי מידה, המדידה היא חלק בלתי נפרד מבקרת הסיכון.
