כשקיר המסך צריך להתאים למבנה קיים, מתחילים במודל המבוסס על מדידה בשטח.
האתגר
במרכז מסחרי באופקים נדרש קבלן אלומיניום וקירות מסך לקבל מידות מדויקות של הבנייה הקיימת, על מנת לתכנן את מערכת קיר המסך ולהתאים אותה למבנה. באזור שנמדד קיימת גיאומטריה מעוגלת ומפגשים בין אלמנטים שונים. מדידות רוחב וגובה בודדות אינן מספקות תמונה מלאה של המצב האמיתי בשטח.
הפתרון של SpotOn
ביצענו סריקת לייזר תלת־ממדית באתר כדי לתעד את הגיאומטריה הקיימת. לאחר מכן עיבדנו את נתוני הסריקה באמצעות כלי CAD ובנינו מודל תלת־ממדי המתבסס על מצב הביצוע בפועל (As-Built). המודל שימש אותנו לחילוץ המידות והפרטים הגיאומטריים הנדרשים לחברת האלומיניום.
מה נמסר ללקוח
העברנו נתוני מדידה וגיאומטריה המבוססים על סריקת השטח, לרבות מידות רלוונטיות לתכנון קיר המסך. המודל והשרטוטים המחישו את היחס בין קווי המבנה הקיימים לבין הגיאומטריה הנדרשת למערכת האלומיניום.
הערך ללקוח
הלקוח קיבל בסיס הנדסי לתכנון המבוסס על נתוני מצב קיים, במקום להסתמך על הנחות או על תוכניות מקוריות בלבד. כך ניתן לתכנן את חלקי קיר המסך באופן שמתייחס למידות האמיתיות ולגיאומטריה המורכבת באתר, ולהקטין את הסיכון לאי־התאמות בשלבי ההכנה וההתקנה.
מודל מדוד של המצב הקיים הופך גיאומטריה מורכבת למידות שאפשר לתכנן לפיהן.
תמונות מהפרויקט
1 / 8

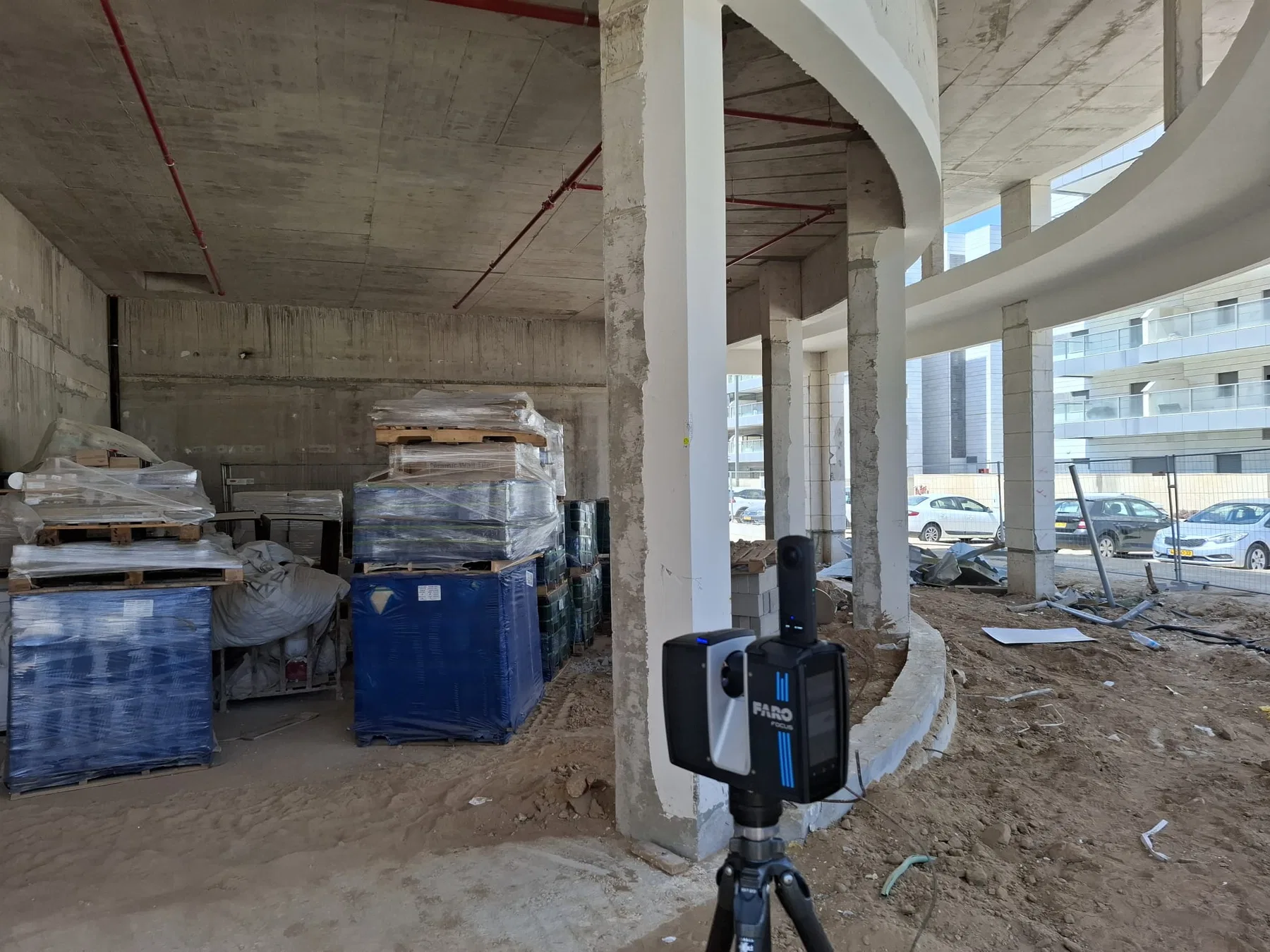

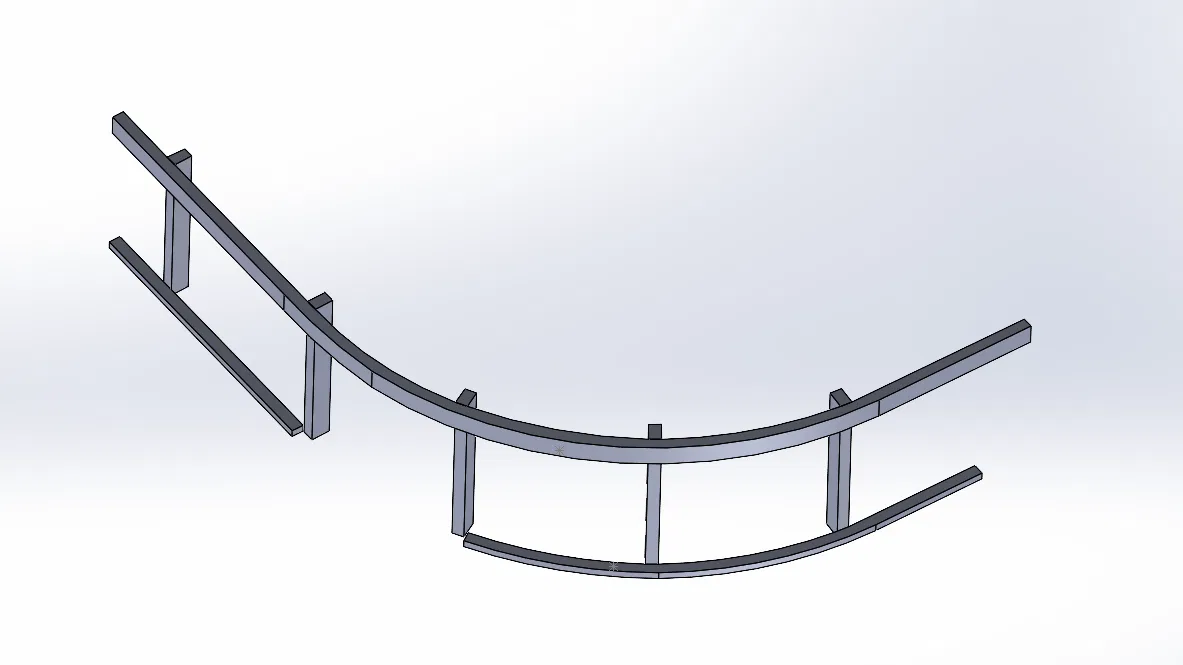

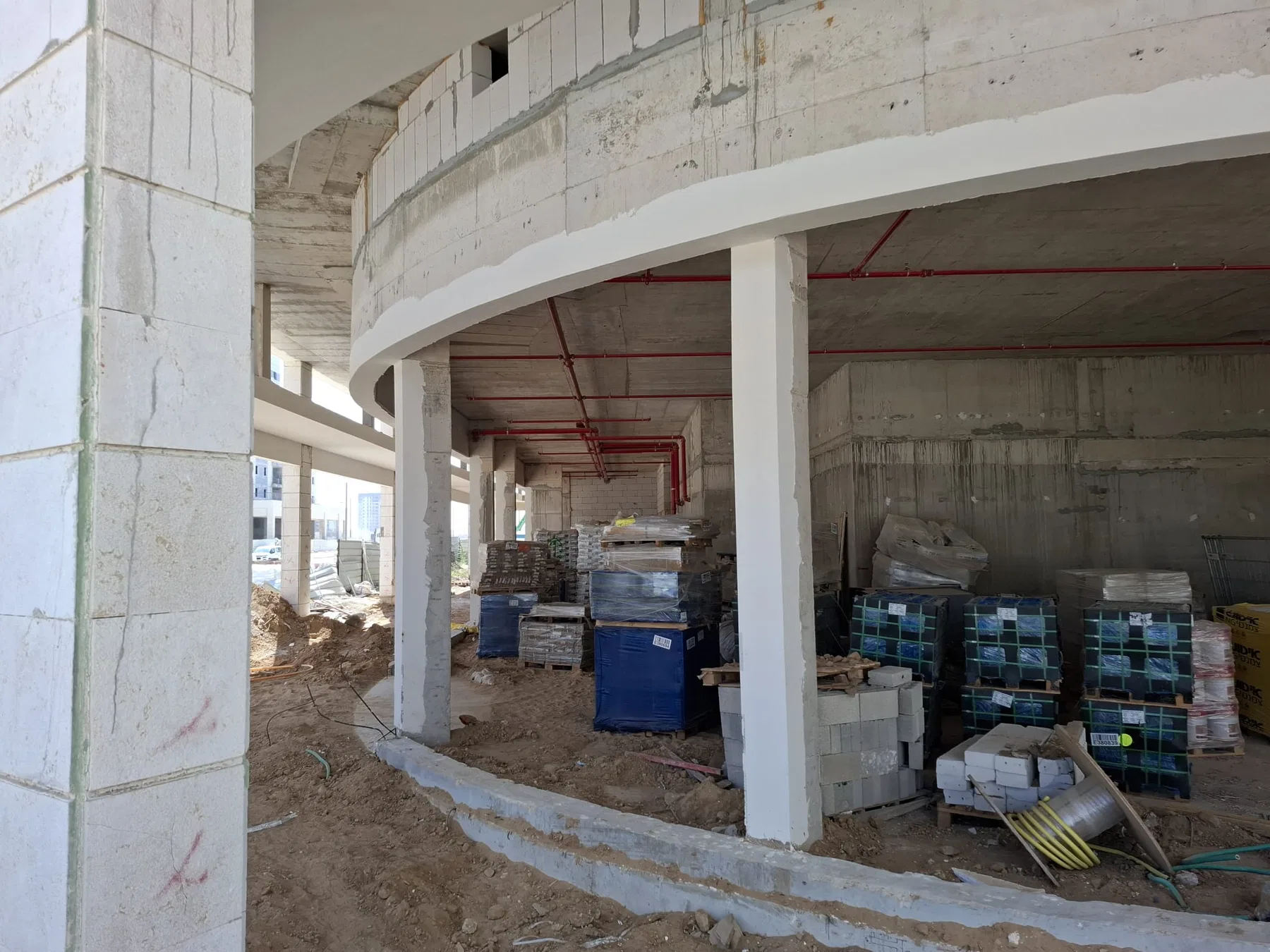

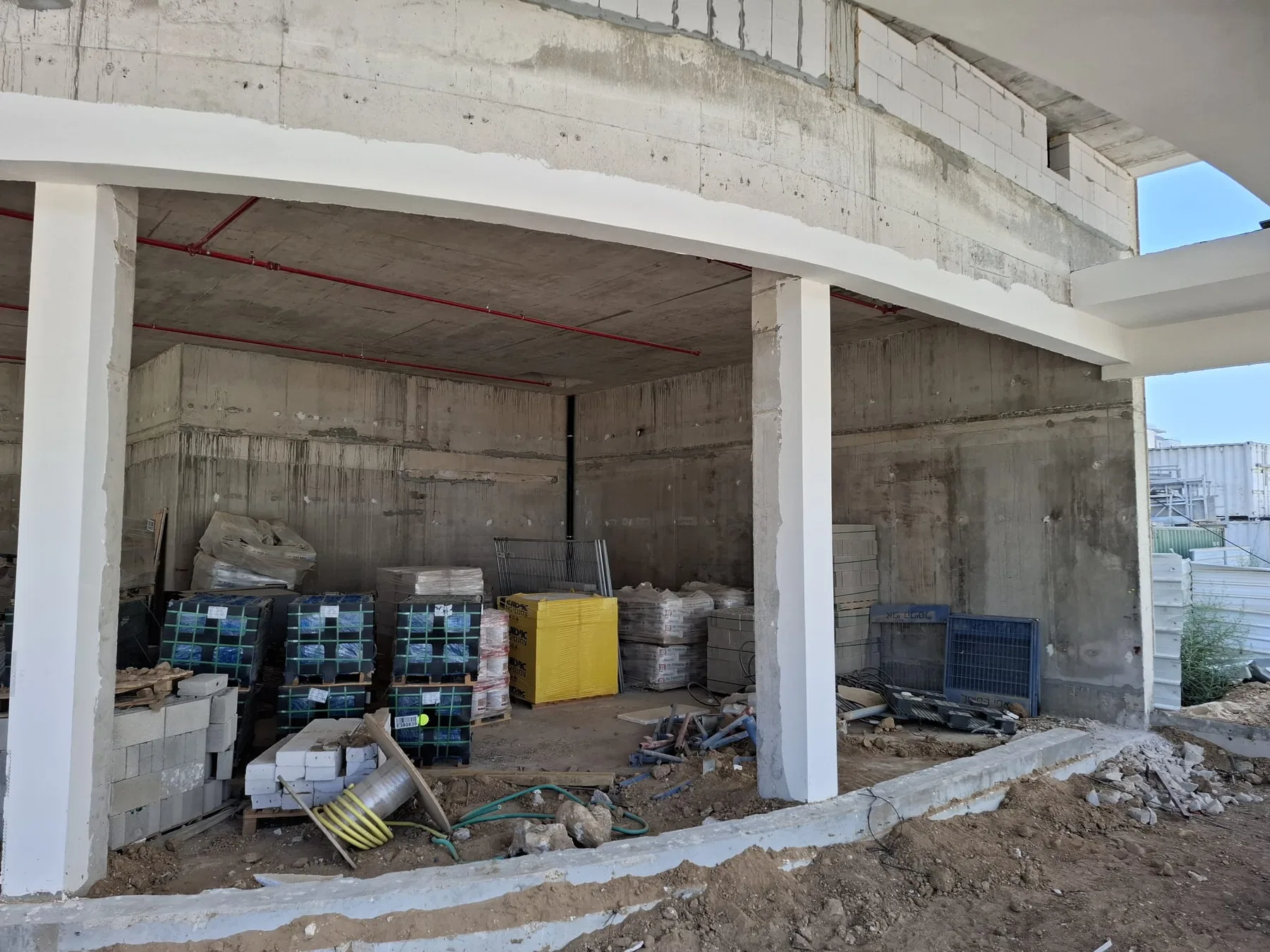

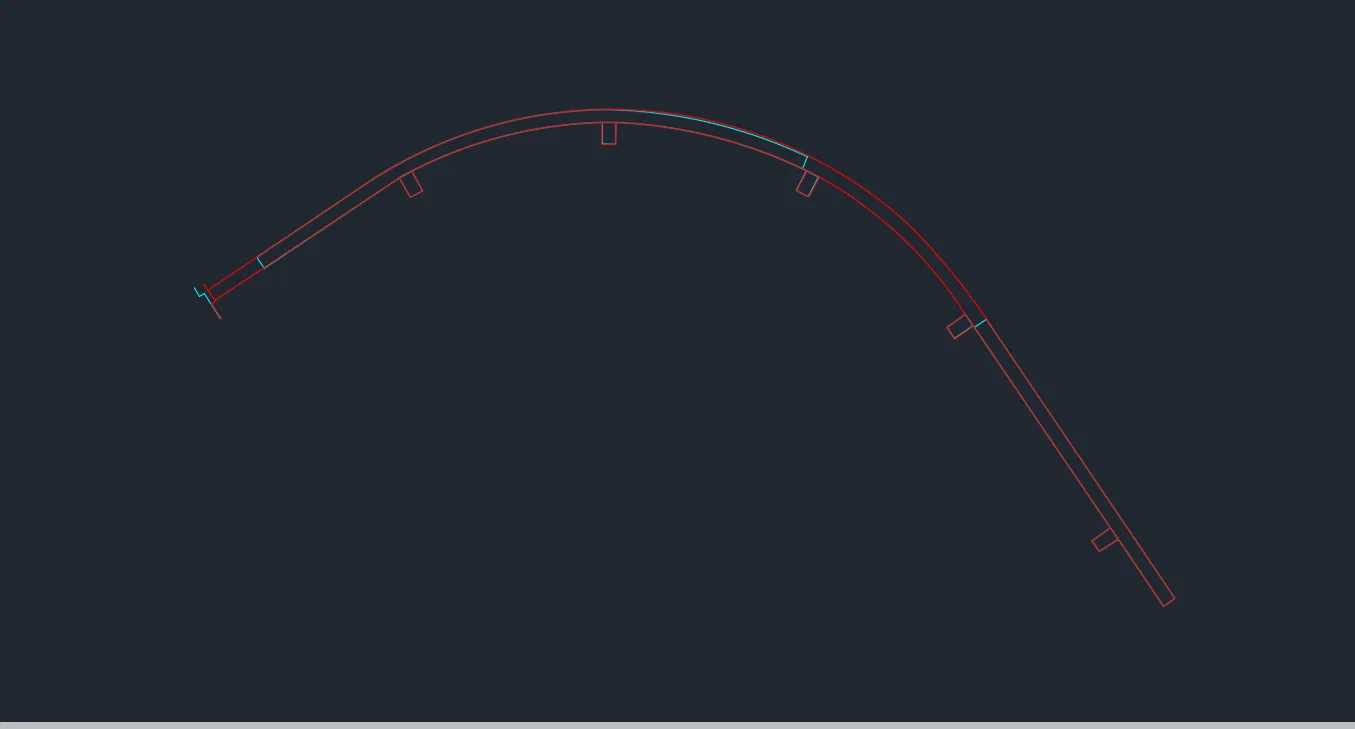

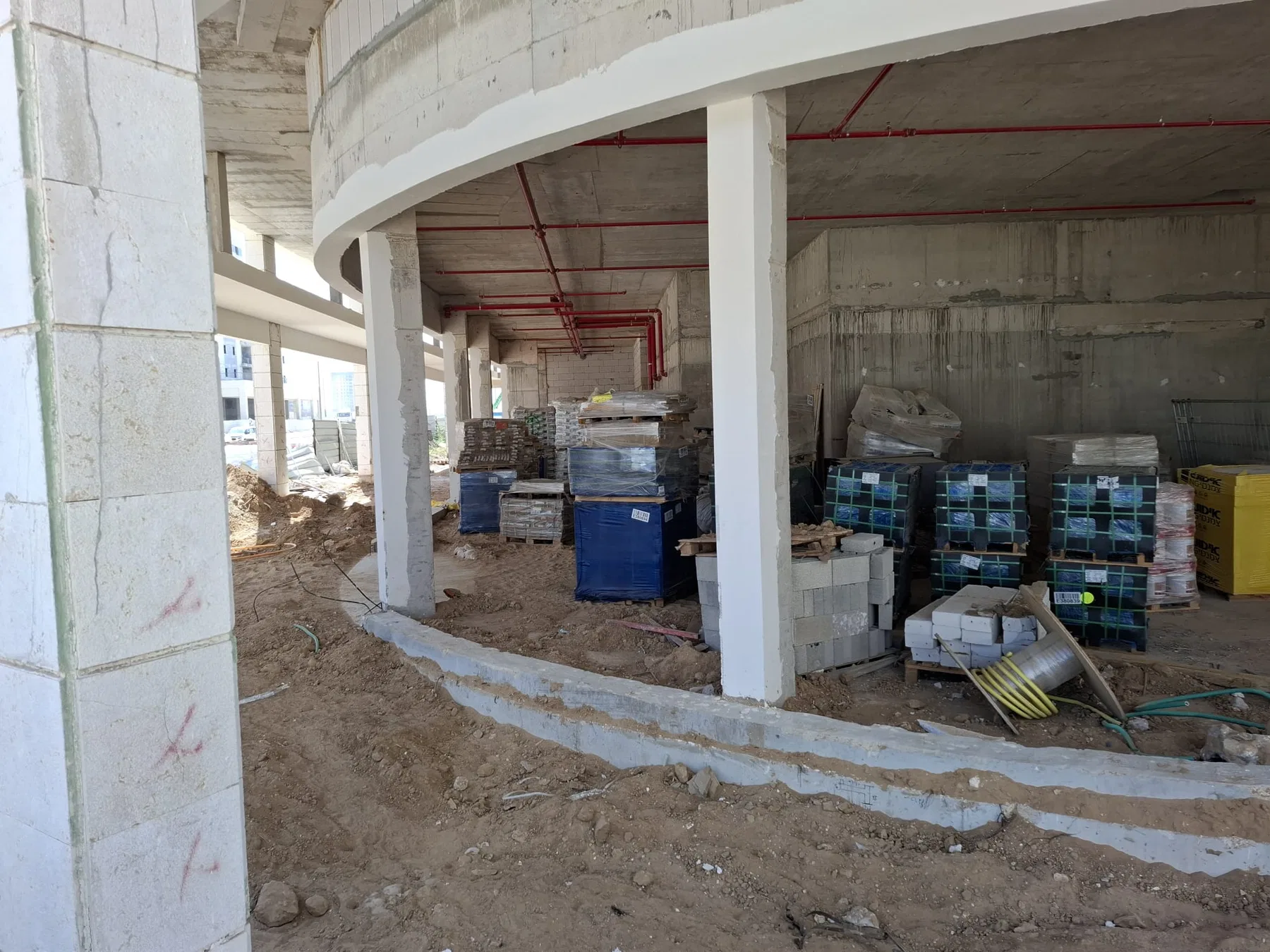

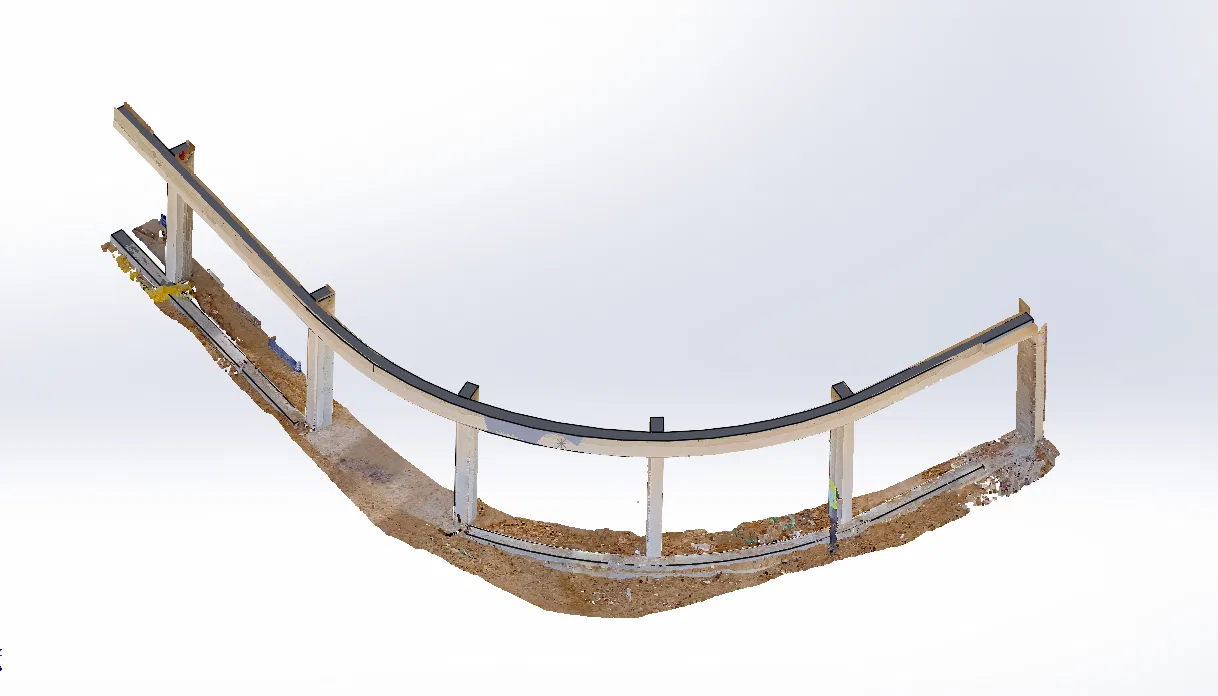

תיעוד סריקה בשטח לצד שרטוטי CAD ומודל As-Built שנגזר מהנתונים.
